Se hai mai passato ore a risolvere un problema con un prodotto difettoso correlato all'inclinazione, come un tutore medico che attiva un falso allarme, la protezione antiribaltamento di un riscaldatore da pavimento che non funziona dopo un certo utilizzo o un dispositivo domestico intelligente che funziona in modo irregolare, è molto probabile che i contatti nell'interruttore meccanico di inclinazione con cuscinetto a sfera siano ossidati o corrosi. In qualità di fornitori di interruttori di inclinazione, incontriamo spesso questo tipo di problema post-vendita: i prototipi vengono testati perfettamente, ma dopo la produzione e la spedizione in serie, polvere, calore e umidità causano gradualmente la corrosione dei contatti metallici, portando a un guasto della funzione di protezione.
Il primo istinto di molti ingegneri è semplicemente quello di sostituire gli interruttori con economici interruttori meccanici con cuscinetti a sfera, ma il problema continuerà a ripresentarsi. Nel post del blog di oggi ti aiuteremo a comprendere gli interruttori di inclinazione fotoelettrici. Il loro più grande vantaggio è che non hanno contatti metallici, eliminando la corrosione e l'usura alla fonte. Tralasceremo il gergo tecnico e condivideremo approfondimenti pratici ottenuti da progetti reali per aiutarti a determinare rapidamente se questo prodotto è adatto al tuo progetto.
Come funziona un interruttore di inclinazione optoelettronico
I tradizionali interruttori di inclinazione a sfera si basano su una sfera metallica che entra in contatto diretto con i contatti metallici per stabilire un circuito, che può portare all'ossidazione e alla corrosione dei contatti a causa di umidità e polvere. Al contrario, gli interruttori di inclinazione fotoelettrici funzionano secondo il principio del rilevamento del raggio infrarosso e contengono un emettitore a infrarossi, un ricevitore e una sfera mobile. Quando il dispositivo è posizionato orizzontalmente, la sfera blocca il raggio infrarosso e in uscita invia un segnale di "disconnesso"; quando inclinata in qualsiasi direzione per raggiungere l'angolo di trigger preimpostato, la sfera si sposta, consentendo il passaggio del raggio infrarosso e l'uscita invia un segnale "attivato".
Nota importante:Questo dispositivo ha una corrente di riposo ed è adatto solo per dispositivi con alimentazione esterna; non è adatto per prodotti alimentati a batteria.
Questa serie offre una varietà di angoli di trigger tra cui scegliere: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) e CSX60PS (60°).L'angolo di innesco si riferisce alla soglia di inclinazione alla quale si attiva l'interruttore ed è il fattore chiave nella scelta del modello appropriato.
Punti salienti del prodotto chiave (punti di forza fondamentali per attirare i lettori)
1. Nessun contatto fisico metallico:resistente alla corrosione e esente da usura: poiché la conduttività elettrica non si basa sui contatti metallici, ciò elimina completamente i problemi comuni di ossidazione, ruggine e guasti di ablazione riscontrati negli interruttori meccanici. Con una durata utile fino a 50.000 ore, è adatto per apparecchiature che richiedono un'alimentazione elettrica continua a lungo termine.
2. Rilevamento dell'inclinazione omnidirezionale a 360°:Rileva l'inclinazione in qualsiasi direzione, soddisfacendo l'esigenza di una protezione completa dall'inclinazione dell'apparecchiatura.

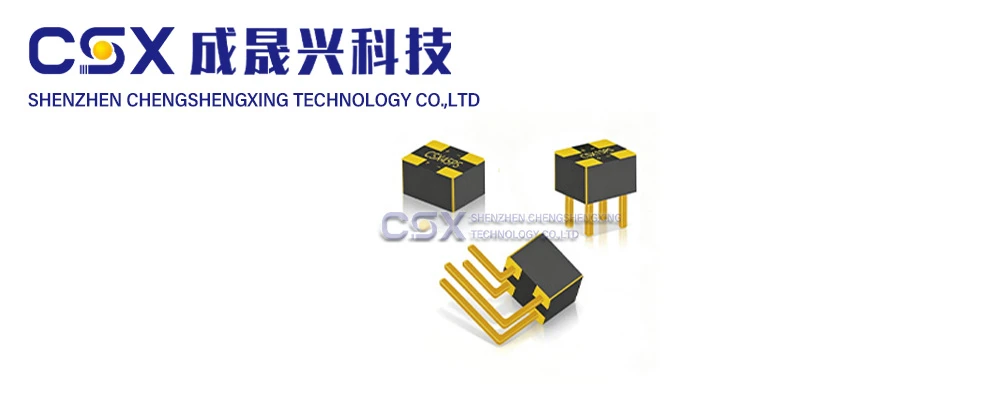

3. Installazione flessibile e capacità di produzione di massa:Presenta una dimensione del contenitore standardizzata di 4,2 × 3,2 × 3 mm e supporta sia il montaggio superficiale SMT che il montaggio DIP a foro passante. Può essere installato su circuiti stampati sia orizzontali che verticali, rendendolo adatto sia allo sviluppo di prototipi che alla produzione automatizzata di grandi volumi.
4. Funzionamento stabile in un ampio intervallo di temperature:Intervallo di temperatura operativa compreso tra 40 ℃ e +85 ℃, in grado di resistere alle fluttuazioni di temperatura causate da correnti interne di aria calda negli elettrodomestici, nelle apparecchiature mediche e negli ambienti industriali generali.
5. Alimentazione semplice:Supporta 3,3 V/5 V CC, consentendo l'integrazione diretta con le schede di controllo MCU tradizionali.
Specifiche elettriche generali
●Tensione operativa: 3,3 V/5 V CC
●Corrente operativa: 10 mA
● Durata utile: 50.000 ore
●Temperatura operativa: da -40°C a +85°C
Esempi di progetti reali per aiutarti a valutare rapidamente come si allineano alle tue esigenze
Caso di studio 1 | Protezione anti-inclinazione per supporti per assistenza medica-Selezione modello: CSX15PS (grilletto a 15°)
Requisiti del progetto:Deve far scattare un allarme rapido e interrompere l'alimentazione alla minima inclinazione dell'apparecchiatura; l'apparecchiatura rimane alimentata tutto l'anno, pertanto è necessario prevenire la corrosione da contatto e i guasti; alimentato da un alimentatore esterno. Perché sceglierlo: l'attivazione rapida con un angolo basso di 15° garantisce una risposta sensibile e sicura; il design senza contatto dell'accoppiatore ottico elimina le preoccupazioni relative alla corrosione da contatto derivante dall'uso a lungo termine; entrambe le opzioni di montaggio SMT e DIP si adattano a diversi progetti di PCB.
Caso 2 | Protezione antiribaltamento per stufe a pavimento modello CSX30PS (grilletto a 30°)
Requisiti del progetto:Protezione dall'interruzione dell'alimentazione quando il dispositivo viene inclinato di 30°; il dispositivo contiene calore e polvere; le vibrazioni operative non devono provocare falsi inneschi; alimentato da una fonte di alimentazione CA esterna. Perché sceglierlo: 30° è la soglia standard per la protezione antiribaltamento nei piccoli elettrodomestici; l'alloggiamento sigillato isola il calore interno e la polvere; il design senza contatto elimina i problemi di invecchiamento e guasti associati ai tradizionali meccanismi con interruttore a sfera.
Lista di controllo di autovalutazione: ti aiuta a determinare rapidamente se vale la pena acquistare questo prodotto
Dopo aver letto le domande seguenti, sarai in grado di determinare se questo progetto è adatto a te:
✅Questo prodotto è adatto per l'acquisto se il tuo progetto soddisfa le seguenti condizioni:
1. Il dispositivo è alimentato da una fonte di alimentazione esterna e può gestire una corrente operativa di quiescenza di 10 mA;
2. Il prodotto richiede un'alimentazione elettrica continua e a lungo termine e non può tollerare guasti successivi causati dalla corrosione da contatto o da uno scarso contatto;
3. È richiesto il rilevamento dell'inclinazione omnidirezionale a 360°;
4. L'ambiente di applicazione contiene polvere e aria calda, che possono causare il guasto degli interruttori meccanici a sfera;
5. Sono necessari sia la prototipazione che il debugging, oltre a consentire la produzione SMT in grandi volumi.
❌Non consigliamo questo prodotto se il tuo progetto soddisfa una delle seguenti condizioni:
1. Dispositivi alimentati a batteria con requisiti rigorosi per il consumo energetico quiescente;
2. Prodotti di consumo progettati per un costo estremamente basso, un semplice uso interno e una breve durata (è sufficiente un interruttore a sfera meccanico standard);
3. Dispositivi con una tensione di alimentazione diversa da 3,3 V o 5 V, dove la conversione della tensione non è possibile.1.
Suggerimenti per evitare errori nella scelta di un modello
Non ignorare la corrente statica, poiché può scaricare rapidamente la carica della batteria;
2. Selezionare l'angolo di innesco corretto in base alla logica di protezione della sicurezza; non scegliere un modello a 60° per applicazioni che richiedono un angolo di innesco ridotto;
3. Non fornire mai un'alimentazione superiore a 3,3 V o 5 V, poiché ciò brucerebbe immediatamente il dispositivo.
Se hai analizzato i requisiti del tuo progetto ma non sei ancora sicuro dell'angolo o della soluzione ottimale, non è necessario ricorrere a tentativi ed errori. Che tu sia un ingegnere di ricerca e sviluppo nel settore degli elettrodomestici, delle attrezzature mediche o industriali o un acquirente OEM di grandi volumi, non esitare a contattarci. Possiamo fornire test a campione, fornire rapporti sui test delle prestazioni e aiutarvi a determinare l'angolo di trigger appropriato.
In definitiva, il valore fondamentale dell'interruttore di inclinazione fotoelettrico risiede nel suo design senza contatto, che affronta i punti critici di corrosione e usura associati agli interruttori meccanici. Se soffri di problemi di contatto negli interruttori a sfera, vale la pena valutare questo prodotto. Se hai bisogno di rivedere nel dettaglio le specifiche del prodotto, di seguito è riportato il link alla scheda tecnica; se hai bisogno di supporto tecnico individuale per la selezione del prodotto, non esitare a contattare il nostro team.
Riferimenti: Commissione elettrotecnica internazionale (IEC) 60947-5-3: Linee guida tecniche e applicative per interruttori di inclinazione, 2021; Rapporto sui test di affidabilità dell'Industrial Electronics Association (IEA) sui sensori di inclinazione fotoelettrici, 2022; *Journal of Sensors and Actuators*: Applicazione degli interruttori di inclinazione fotoelettrici senza contatto nelle soluzioni di sicurezza per elettrodomestici e dispositivi medici, vol. 18, n. 2, 2023
